Locação de analisador PROFIBUS ProfiTrace PRO para diagnóstico, manutenção e comissionamento de redes DP e PA.
PROFITRACE - ANALISADOR PROFIBUS PRO
Locação de ProfiTrace – Analisador PROFIBUS PRO

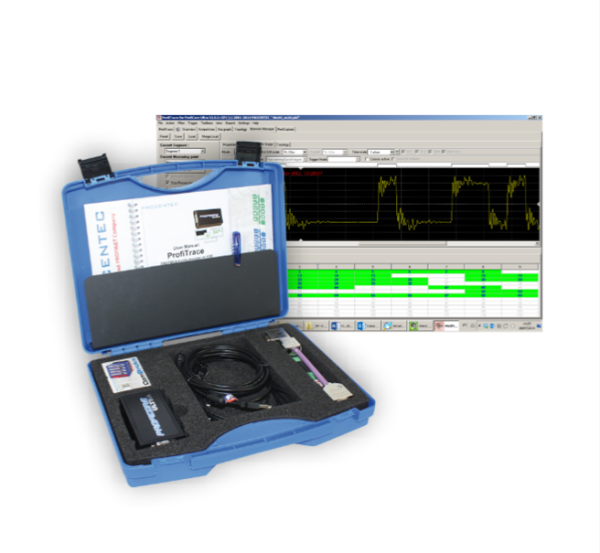

O ProfiTrace PRO é o analisador completo para diagnóstico de redes PROFIBUS DP e PA, reunindo em um único equipamento funções de osciloscópio, scan de topologia e mestre DP.
Problemas como ruído, falha em terminações, endereços duplicados, fios quebrados e erros de configuração, são identificados rapidamente. Com ele também é possível configurar dispositivos Slave.
É a ferramenta ideal para manutenção, comissionamento e diagnóstico de redes PROFIBUS DP e PA. u Live-List: exibe todos os componentes conectados à rede PROFIBUS e os seus respectivos status de comunicação.
Slaves com problemas ou com erros de comunicação são exibidos com cores distintas.
Monitor de barramento com estatísticas: repetições (retry), devices perdidos, telegramas corrompidos, diagnósticos, tempo de ciclo, etc.
Qualidade da Rede: semáforo indica o status da rede por meio de cores. Ideal para usuários com pouca experiência em análise de redes.
Detecta o rompimento total ou parcial do cabo de comunicação (A, B ou Shield), falta de aterramento, etc.
Detecta dispositivos Slave DP com endereços duplicados.
Osciloscópio: mostra a forma de onda de cada nó endereçável da rede; exibe a Tensão Diferencial, A-line, Bline, ruído, overshoots, reflexões e triggers. Permite identificar problemas causados por impedância (alta e baixa), baixo nível de tensão, cabos danificados, reflexões na rede, interferência eletromagnética, falta de terminação, etc.
Bargraph: gráfico de barras indica a qualidade do sinal de cada nó endereçável da rede. u Scan da Topologia: exibe a topologia da rede e indica o comprimento aproximado dos cabos.
ProfiCaptain: atua como Mestre DP Classe 1 e Classe 2; ideal para configurar devices durante comissionamento; acompanha licença de OPC Server; licença de CommDTM opcional.
Estatísticas, diagnósticos e erros de comunicação são exibidos através de textos claros e de fácil compreensão. PA Probe: interface para análise de redes PROFIBUS PA. Ajuda a determinar os melhores parâmetros de comunicação para a rede (baud rate, Tslot, TSDR, watchdog, etc.).
Monitora os pacotes de comunicação PROFIBUS cíclicos e acíclicos. Suporta os protocolos PROFIBUS DPV0, DPV1, DPV2 e FMS u Relatórios: cria automaticamente relatórios detalhados com todas as medições realizadas em campo. u ProfiCore Ultra (interface USB): a interface ProfiCore Ultra alimenta-se pela porta USB do computador.
Ideal para manutenção, comissionamento e análise de redes industriais.
Alugue o ProfiTrace PRO e garanta diagnósticosrápidos e precisos em sua rede PROFIBUS.
